一、自鎖

   自鎖電路也稱起保停電路，而這里的自鎖也就是起著保持的作用。自鎖，也就是自己將自己“鎖住”，在沒有其它因素的情況下保持這個狀態。

   如上圖所示

   這里的自鎖電路其實就只有2根線和一個常開觸點：啟動按鈕SB1的上下兩端本別有一根線接至了接觸器KM的常開觸點，這就是這個電路的自鎖電路。如果這個電路沒有自鎖電路，那么它只能有電動啟動停止的功能，而不能自行保持運行的狀態了。

二、互鎖

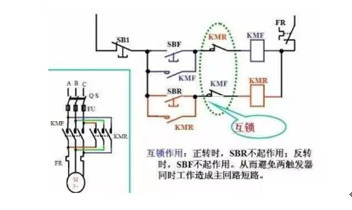

   互鎖，聽這個名字就知道它與自鎖不同，自鎖是只影響自己的電路。而互鎖則是至少有2個支路且相互影響的。如圖所示：

   這里是電動機正反轉的電路圖，我們知道電動機正反轉的2個接觸器是不能同時吸合的，同時吸合會導致短路。那么我們?yōu)榱瞬蛔屍渫瑫r(shí)吸合則引入了互鎖電路。

我們可以看到，當接觸器KMR吸合時，KMR的常閉觸點打開，而這個常閉觸點又串聯在接觸器KMF的啟動回路上，當KMR的常閉觸點打開時，KMF是無法得電，自然也無法吸合。反之亦然。

三、聯鎖

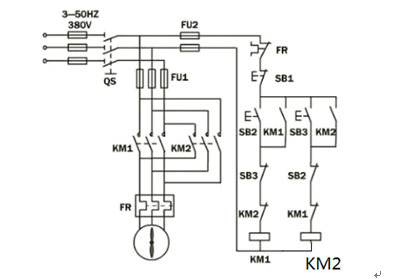

   聯鎖其實就是互鎖的升級版，具體我們?nèi)鐖D：

   上圖按鈕SB2、SB3使用了一對常開觸點和一對常閉觸點。我們按下按鈕SB2時，不但啟動了自己這一條回路（KM1），并且無論另一條回路是否啟動（KM2），我們都使這條回路斷開。在這里按鈕SB2的常開觸點是啟動自己這一條支路的（KM1），而按鈕SB2的常閉觸點則是斷開另一條支路（KM2）的。
